Студенты механико-математических, химических, физических и технических факультетов часто сталкиваются с вопросом: как и где размещать графические элементы в курсовой и дипломной? И их можно понять — ведь от этого зависит общая оценка за работу.

Мы уже рассказывали, как правильно оформлять таблицы и схемы. А в этой статье поделимся секретами грамотного оформления формул в курсовой работе по ГОСТу.

А если хотите не только разобраться, как правильно оформлять формулы в курсовой, но и получать другие полезные материалы — подписывайтесь на наш информационный канал в Telegram. И не забывайте следить за акциями и скидками компании.

Нужна помощь?

Доверь свою работу кандидату наук!

Формулы в курсовой работе: что это такое

Прежде чем разбираться, как оформлять формулы в курсовой, давайте уточним, что они из себя представляют.

Формулы в курсовой — это условное обозначение, которое с помощью знаков и букв передаёт математические законы, порядок действий над числами или состав определённых веществ.

В курсовых работах и дипломах формулы используют для расчётов, чтобы подтвердить научные исследования. Так что, если вы проводите какие-либо операции с цифрами, то указывать формулу, на основании которой делаются вычисления, просто необходимо.

Требования к написанию и оформлению формул в курсовой и других видах работ устанавливаются двумя документами. Это ГОСТ 7.32-2001 и ГОСТ 2.105-95. Также стоит изучить не только государственные стандарты, но и методические рекомендации конкретного вуза — формулировки в них могут отличаться от общих правил.

Местоположение формул в курсовой работе

Как вставлять формулы в курсовую работу? Есть два варианта:

Где же разместить формулы? Их местоположение зависит от размера — расчёты, превышающие страницу формата А4, всегда выносят в Приложение. Также это может быть прописано в методических указаниях вуза к такого вида работам.

Местоположение формул в курсовой работе
Прежде чем использовать формулы в курсовой, в них стоит разобраться

Как написать формулу в курсовой работе

Как добавлять формулу в курсовой в Word? Существует четыре варианта:

  • написать формулу вручную;
  • вставить формулу в виде изображения;
  • воспользоваться встроенным редактором формул;
  • создать свою формулу в редакторе Microsoft Equation.

Давайте подробнее разберём каждый способ сделать формулы в курсовой работе и приведём примеры.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы.

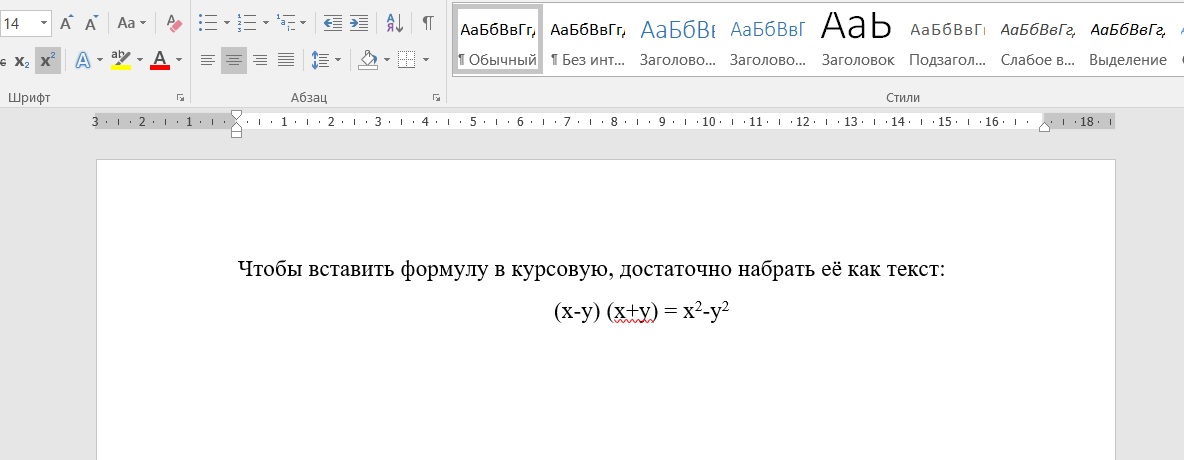

Написать формулу вручную

Самый простой способ записывать формулы — это вводить их вручную. В инструментарии Ворда присутствуют не только цифры и символы, но также подстрочные и надстрочные знаки. Всё это помогает должным образом составлять нужные образцы:

Написать формулу вручную

Такой вариант отлично подойдёт для простых формул, которые не требуют сложных формулировок и действий.

Если вдруг в вашей версии Ворда отсутствуют подстрочные и надстрочные символы, их можно сделать вручную. Для этого выделяете отрезок текста, заходите в раздел «Шрифт» и выбираете нужную операцию в меню.

Вставить формулу в виде изображения

Следующий способ, как писать формулы в курсовой работе — это вставка в виде рисунка. В качестве примера можно привести следующую картинку:

Вставить формулу в виде изображенияТакие изображения хороши для длинных, уже существующих формул, которые не надо выводить с нуля под расчёты в курсовой.

Есть одна сложность с формулами, которые оформлены в виде изображений. Они все должны соответствовать единому стилю. А найти нужное количество похожих друг на друга картинок в интернете не так-то просто. Как вариант, можно пойти на уловку — напишите формулы от руки на листе, сфотографируйте, а потом оформите в виде картинок.

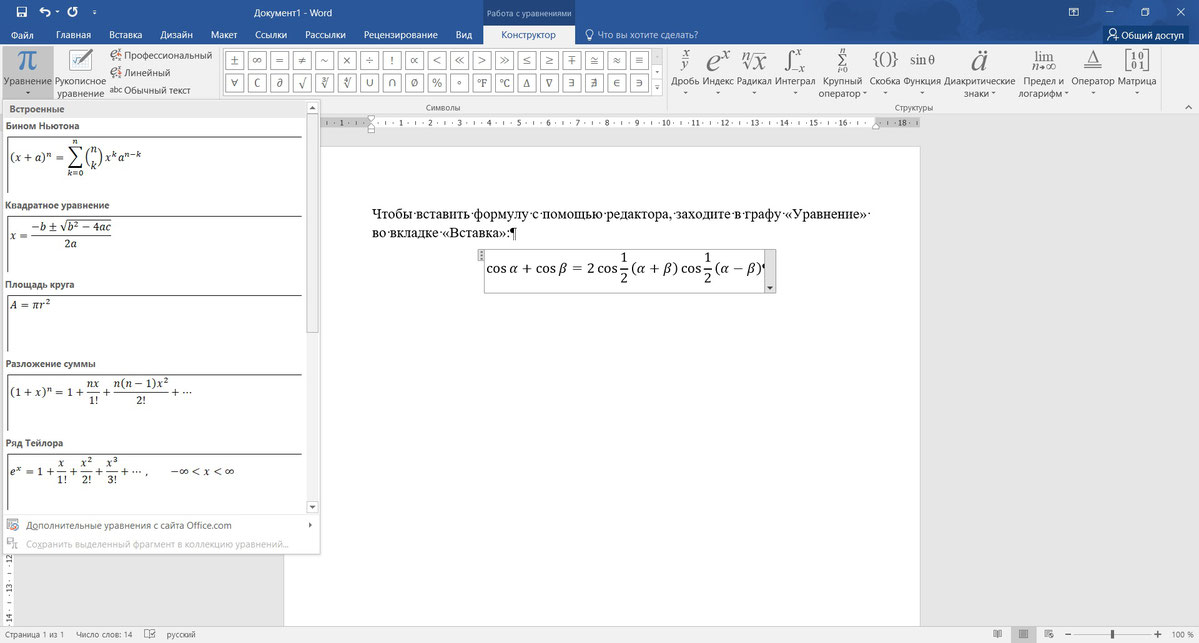

Воспользоваться встроенным редактором формул

Помимо двух перечисленных способов есть третий — воспользоваться встроенным редактором Ворд. Как вставлять формулы в курсовую таким образом? Держите инструкцию:

  1. Ставите курсор на строку, в которой необходимо разместить формулу.
  2. Заходите во вкладку «Вставка».
  3. Находите в правом верхнем углу кнопку «Уравнение».
  4. Нажимаете и выбираете нужную формулу.
  5. Если нужно, изменяете компоненты формулы.

Воспользоваться встроенным редактором формул

В том же графическом редакторе можно выбрать «Рукописное уравнение». Вы пишете нужную формулу, а Ворд переводит её в печатный текст. Это проще, чем искать подходящую в меню.

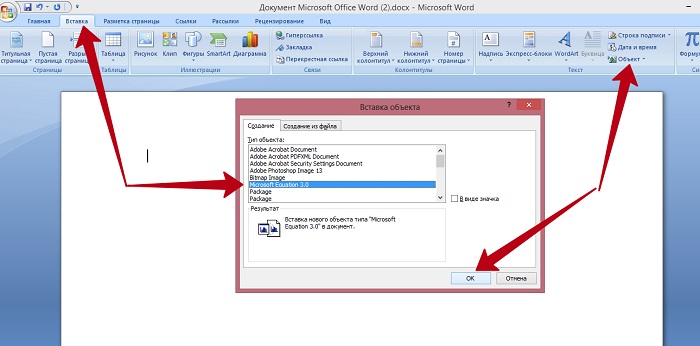

Создать формулу в Microsoft Equation

В некоторых версиях Word присутствует дополнительный редактор для работы с формулами. Он называется Microsoft Equation. Этот редактор хорош тем, что позволяет создавать собственные формулы.

Чтобы им воспользоваться, нужно сделать следующие действия:

  1. Поставить курсор в нужное место в тексте курсовой.
  2. Зайти во вкладку «Вставка».
  3. На верхней панели справа найти раздел «Объект».
  4. Выбрать из меню Microsoft Equation.
  5. В появившемся поле создать свою формулу.

Создать формулу в Microsoft Equation

Если вы не нашли данный редактор в своей версии Ворд, его можно самостоятельно скачать в интернете.

Как оформляются формулы в курсовой

Чтобы разобраться в примерах оформления формул в курсовой работе, стоит ответить на несколько вопросов:

  • Как обозначаются формулы в курсовой?
  • Как нумеруются формулы в курсовой?
  • И как подписываются формулы в курсовой?

Давайте пойдём по порядку и начнём с общих правил оформления для такого вида графических элементов в курсовой работе.

Основные правила оформления формул в курсовой работе

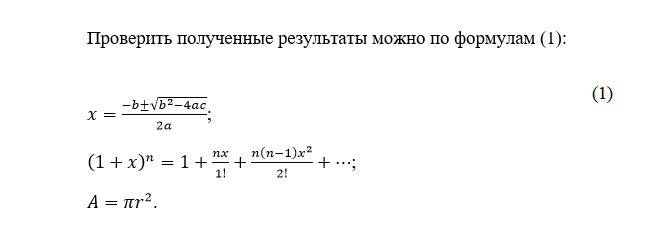

Правильное оформление формул по ГОСТу в курсовой должно соответствовать следующим требованиям:

  • все формулы размещают с новой строки;
  • выравнивают их по центру;
  • порядковый номер указывают справа от формулы;
  • перед формулой и после неё делают отступ на одну строку;
  • ряд формул, которые идут друг за другом, пишут с новой строки и разделяют их точкой с запятой;
  • в конце последней формулы ставят точку;
  • ссылки на формулы в курсовой указывают в круглых скобках после упоминания в тексте.

Основные правила оформления формул в курсовой работе

Лайфхак: как разместить формулу в центре, а номер к ней с правой стороны страницы? Выбираем выравнивание по правому краю. Ставим курсор между формулой и номером и нажимаем на пробел, пока она не займёт нужное место.

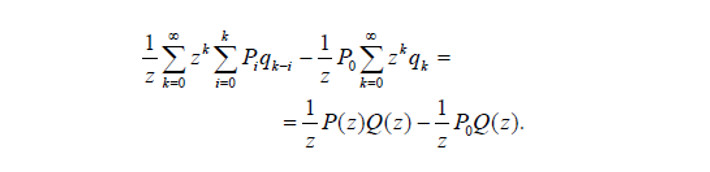

Как оформлять перенос формулы в курсовой работе

Слишком длинные формулы необходимо переносить на следующую строку. Как это сделать правильно? Действовать также, как при оформлении на бумаге:

  1. Разрывайте формулу на знаках действия или равенства.
  2. Математический знак повторяйте на новой строке.

Как оформлять перенос формулы в курсовой работе

Если при переносе необходимо использовать знак умножения, он должен писаться в виде крестика: «Х».

Как писать сложные формулы в курсовой работе: пример

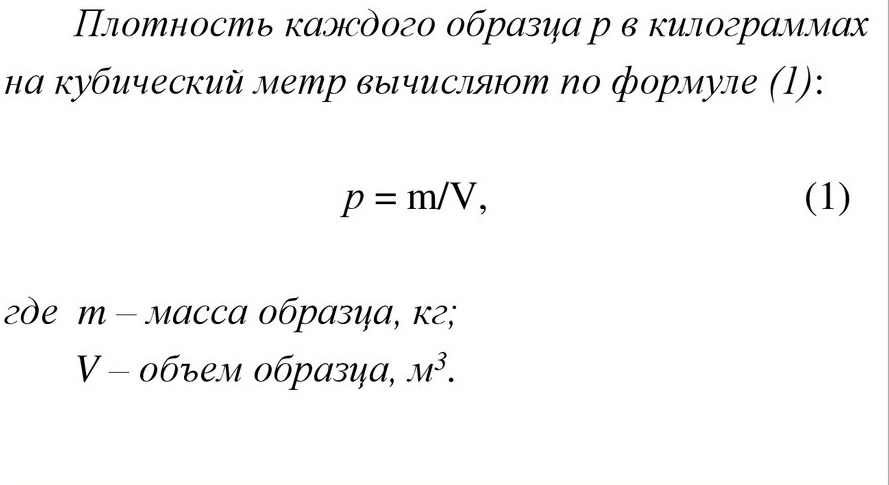

Как обозначать и подписывать формулы в курсовой работе, содержащие большие числители и знаменатели, а также символы? Помнить, что они требуют расшифровки, которую оформляют определённым образом:

Как писать сложные формулы в курсовой работе: пример
Как обозначать формулы в курсовой

Что стоит учесть, чтобы правильно подписывать формулы в курсовой:

  • подпись с расшифровкой идёт после формулы;
  • после формулы ставят запятую;
  • после «где» не ставят никаких знаков препинания, даже двоеточие;
  • если нужно расшифровать несколько символов, каждый записывают с новой строки, а между ними ставят точку с запятой;
  • в конце последнего символа ставят точку.
Если ранее по тексту курсовой символ уже расшифровывался, его не подписывают повторно в других формулах.

Нумерация формул в курсовой работе

Как нумеровать формулы в курсовой? Помнить, что номера страниц всегда указывают арабскими цифрами, заключая их в круглые скобки.

Нумерация формул в курсовой может быть двух типов:

  • сквозная;
  • в каждом разделе.

В первом случае каждой формуле присваивают свой номер. А во втором у неё будет двойное обозначение:

Нумерация формул в курсовой работе

В данном случае числом «4» обозначают раздел курсовой, а числом «3» — порядковый номер формулы в главе курсовой.

Как пронумеровать формулы в самой курсовой

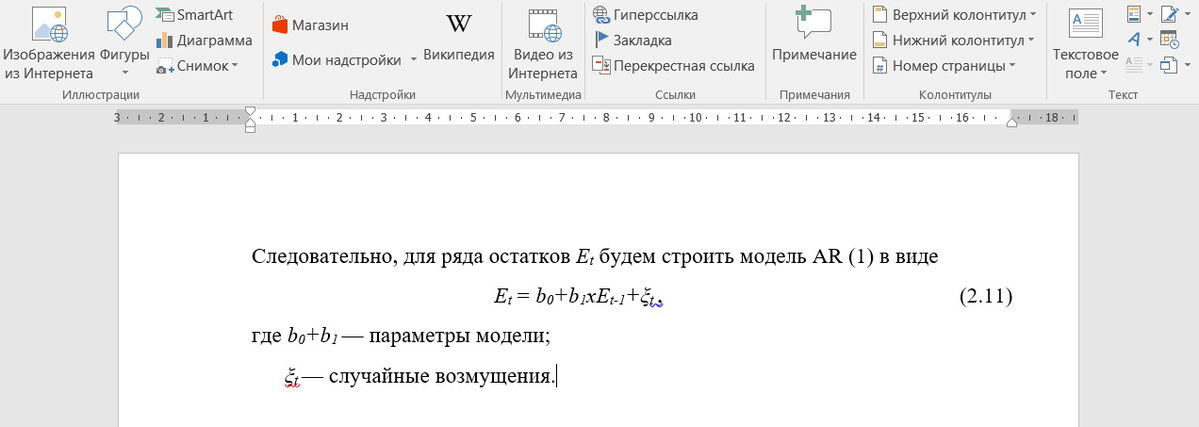

Если формулу размещают непосредственно в тексте, то номер пишут после упоминания в круглых скобках. А также ставят его напротив самой формулы.

Как пронумеровать формулы в самой курсовой

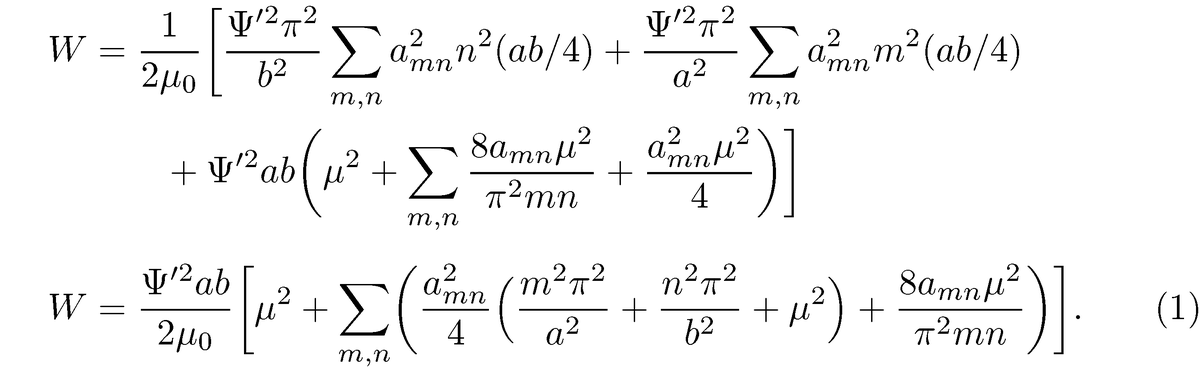

Если формула состоит из числителя и знаменателя, то такие формулы называют высокими, а номер ставят напротив горизонтальной черты. Пример нумерации высоких формул в курсовой работе:

Как пронумеровать формулы в самой курсовой

Как пронумеровать формулы в Приложении курсовой

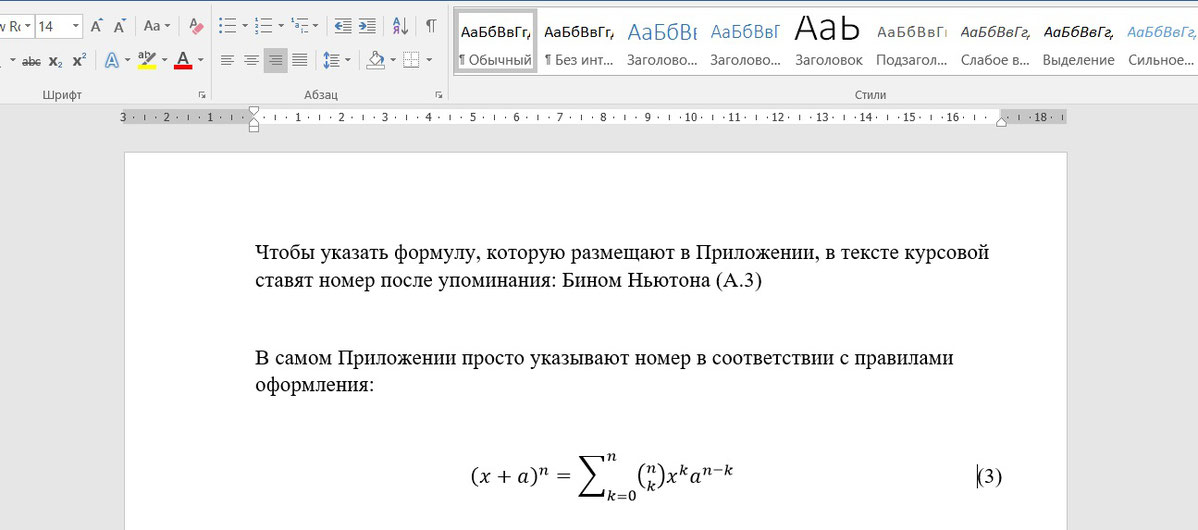

Как правильно нумеровать формулы, если они располагаются не в курсовой, а в Приложении? Правило следующее: в тексте работы ставят ссылку на нужную формулу, которая выглядит так:

Как пронумеровать формулы в Приложении курсовой​​​​​​​

В данном случае «А» — это номер Приложения, а «3» — порядковое обозначение формулы. В самом Приложении действуют те же правила, что и при размещении в тексте: формулы выносят на середину страницы, а порядковый номер указывают в круглых скобках справа.

Теперь вы знаете, как оформлять формулы в курсовой по ГОСТу, как они должны подписываться, а также как правильно пронумеровать формулы в курсовой. Надеемся, это поможет написать работу без ошибок и получить высокий балл.
