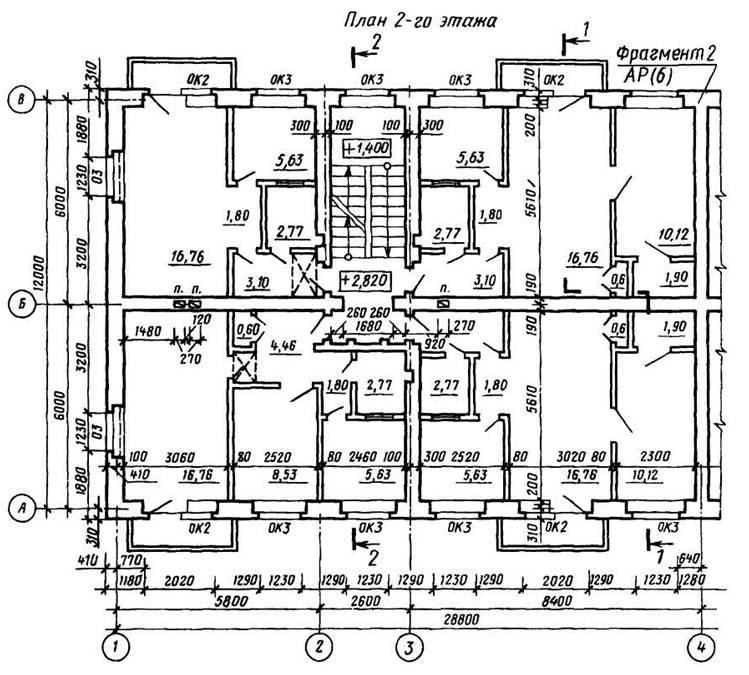

    Образец
    Образец



    Чертежи – сами по себе сложная вещь. Что уж говорить о том, что их нужно правильно оформить. Но студентам технических специальностей выбирать не приходится. Чтобы хоть как-то облегчить их жизнь, предлагаем ознакомиться с общими требованиями к оформлению чертежей.

    Общее оформление чертежей: форматы

    Важную роль в общем оформлении чертежей играют форматы, в котором следует предъявлять работу. Эти форматы прописаны в ГОСТ, так что соблюдать их следует беспрекословно.

    Основные форматы высчитываются при последовательном делении на 2 равных части параллельно наименьшей стороне формата площадью равной 1 м2 при размерах сторон 119 × 841 мм.

    Размеры сторон основных форматов должны соответствовать примеру, указанному ниже.



    Образец 1
    Образец 1



    При этом важно понимать обозначения и правила оформления форматов:

    • чертеж формата А0 должен соответствовать размерам 841×1189;
    • чертеж формата А1 должен соответствовать размерам 595×841;
    • чертеж формата А2 должен соответствовать размерам 420×595;
    • чертеж формата А3 с рамкой и по ГОСТу должен соответствовать размерам 297×420;
    • чертеж формата А4 по ГОСТ с рамкой должен соответствовать размерам 210×297.

    Существуют и дополнительные форматы, не столь популярные в выполнении учебных работ. Например, оформление чертежа формата А5 должно соответствовать размерам сторон 148 × 210.

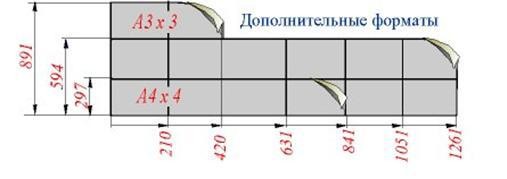

    Образец оформления чертежа с дополнительными форматами:



    Образец 2
    Образец 2

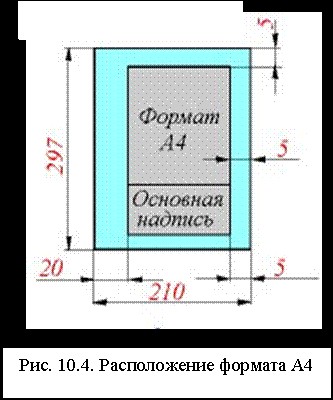

    Образец 3
    Образец 3



    В случае выполнения чертежа в формате А4 основную надпись следует выполнять на короткой стороне формата.

    Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

    Общие правила оформления чертежей: масштабы

    Чертеж изображения в полную величину показывает реальные размеры изучаемого предмета. Нов случае, если предмет имеет слишком маленькие размера или наоборот слишком большие, необходимо изменить его изображение (уменьшить или увеличить) в соответствии с правилами масштабирования.

    Этот процесс называется чертеж в масштабе. Масштаб – пропорциональное отношение линейного размера предмета к его реальному размеру.

    Общие требования к оформлению чертежей в масштабе прописаны в ГОСТ. Обозначение используемого масштаба необходимо указывать в основном надписи чертежа. Обозначения указываются в виде 1:2, 7:2, 1:1 и т.д. При этом чертеж должен содержать информацию и о реальных размерах исследуемого предмета.

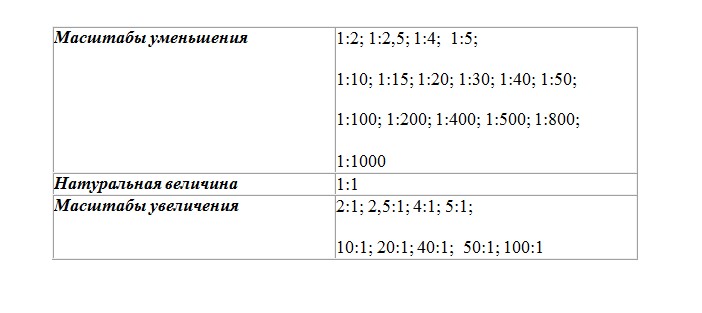

    А вот и часто используемые в чертежах виды масштабов согласно общим правилам оформления чертежей:



    Образец 4
    Образец 4



    Все это крайне сложно, особенно, если с самим чертежом разобраться у вас не хватает ни времени, ни сил. Но знаем кое-кого, кто поможет вам быстро разобраться с сессией и выполнить чертежи грамотно и с первого раза.
