ЕСКД: правила оформления чертежей, требования ГОСТ для линий, основных надписей

Содержание:
  • 12 Январь 2021
  • 6 минут
  • 38 170
  • 2



Оформление чертежей по ЕСКД
Оформление чертежей по ЕСКД



Чтобы сдать чертеж, придется поработать над его оформлением. Надо будет попотеть над изучением оформления чертежей согласно ЕСКД, тщательно изучить конструкции оформления чертежей согласно требованиям вашего вуза и ГОСТ.

Нормы ЕСКД

В пределах стран СНГ существуют примерно одинаковые нормы ЕСКД и оформления чертежей (Беларусь, Россия, Казахстан, Украина и т.д.). Но четкое соблюдение этих требований обсуждению не подлежит – без них сессию сдать не удастся.

ЕСКД (или единая система конструкторской документации) имеет собственные стандарты. Это обусловлено несколькими факторами:

  1. Наличием потребности к созданию общих правил выполнения и оформления чертежа.
  2. Необходимостью в проведении унификации форм и габаритов изделий.
  3. Потребностью поставки на мировой рынок конкурентоспособной продукции.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Грамотная ЕСКД: оформление чертежей и линии

Про ЕСКД мы поговорим в другой статье. Сейчас мы обсудим оформление линий в чертежах так, чтобы они соответствовали ГОСТ.

Для изображения предмета по ГОСТ нужно четко знать толщину, стиль начертания и основные назначения линий.

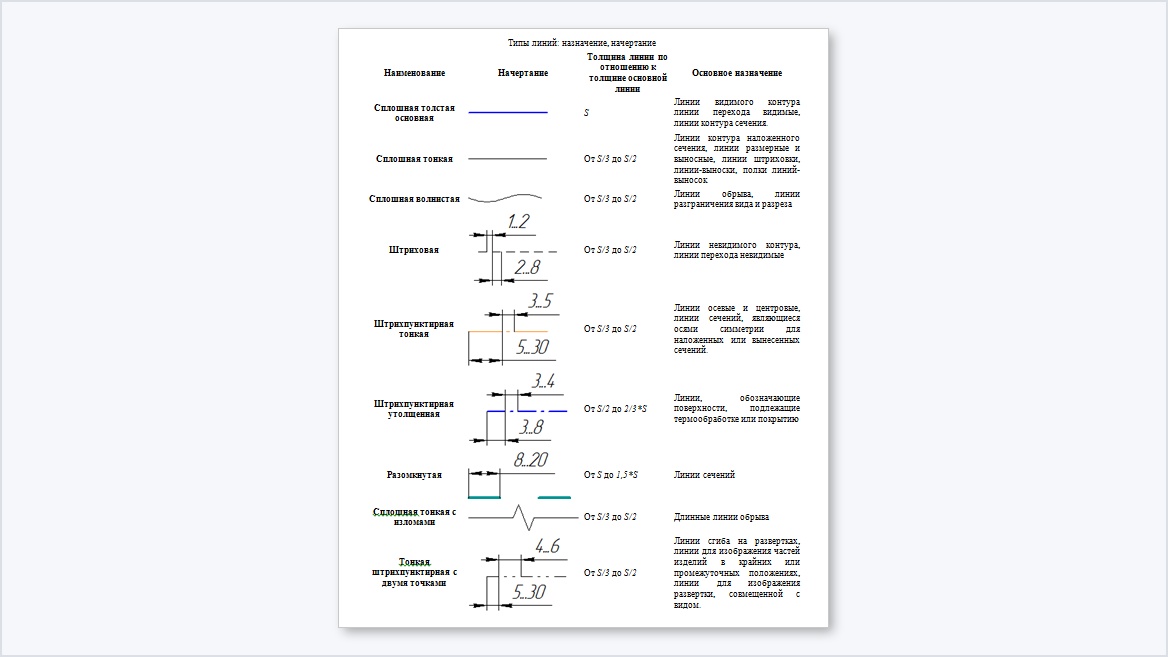

В нижеприведенной таблице мы привели типы возможных линий, используемых в чертежах, их толщину, а также основные назначения.



Оформление чертежей по ЕСКД
Оформление чертежей по ЕСКД



ЕСКД: оформление чертежей и надпись

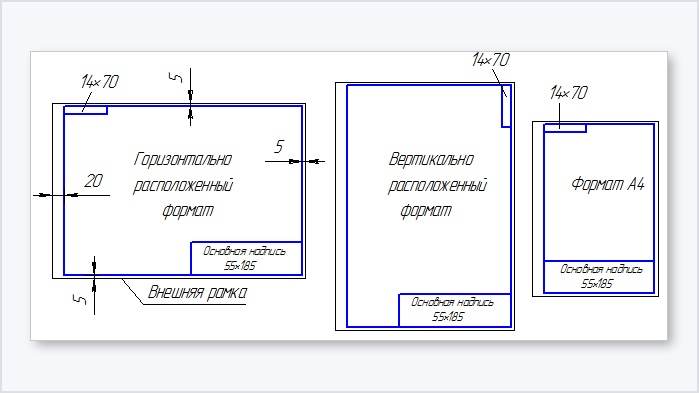

В каждом чертеже необходимо наличие рамки. Ее проводят при помощи основной сплошной линии. Линия должна находиться в 5 мм от нижней и верхней правых сторон внешней рамки чертежа.



Оформление чертежей по ЕСКД
Оформление чертежей по ЕСКД



Слева следует разместить поле 20 мм в ширину – это для последующей подшивки и брошюровки документа.

Основную надпись следует размещать в нижнем правом углу документа формата А4. Она должна быть написана вдоль короткой части листа.

Если чертеж выполняется на листе формата А3 или больше, основную запись можно расположить не только вдоль короткой, но и вдоль длинной части листа. Выполнение основных надписей и дополнительных к ним граф должно быть выполнено сплошной тонкой и сплошной основной линией согласно ГОСТ.

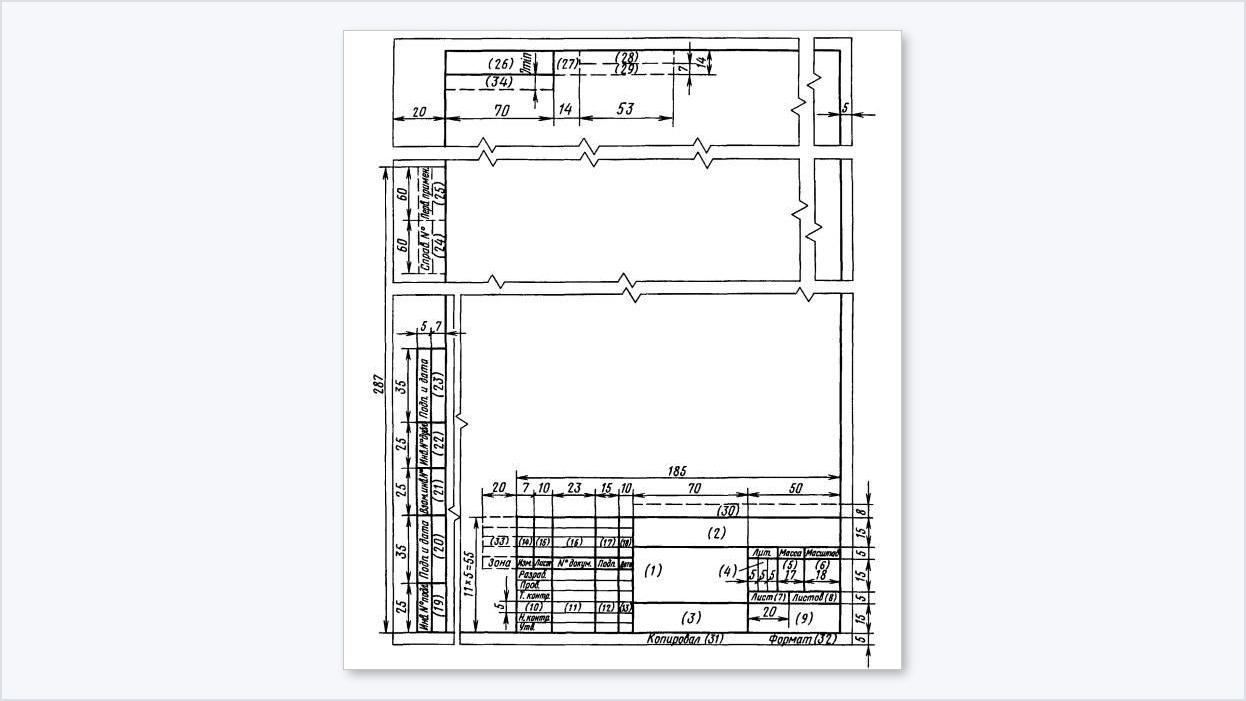

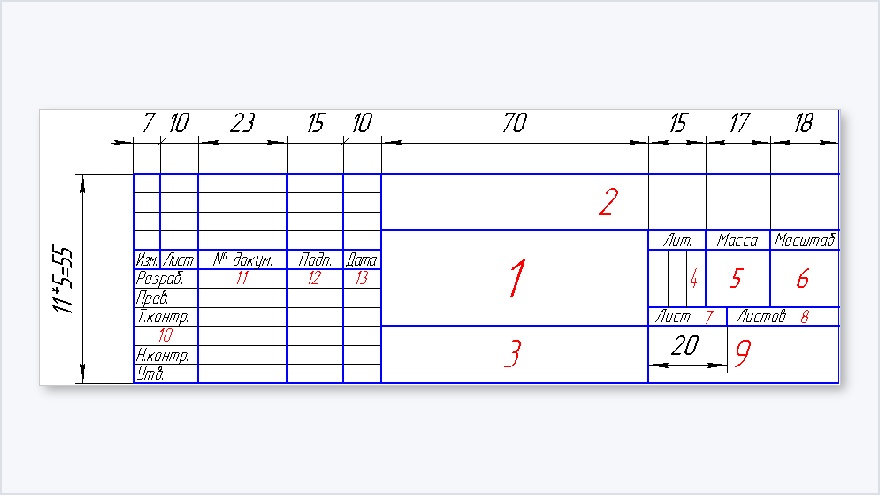

Например, в чертежах приборо- и машиностроения следует использовать следующую основную надпись



Оформление чертежа по правилам ЕСКД
Оформление чертежа по правилам ЕСКД

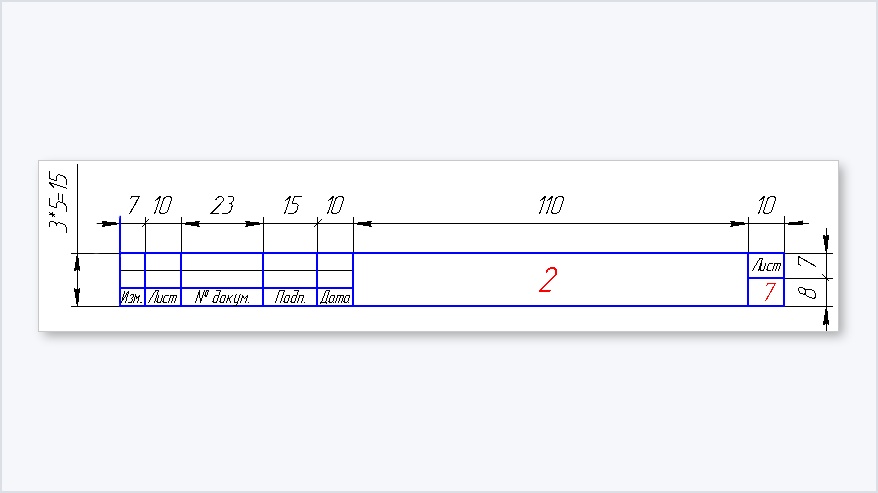

При создании спецификации или других текстовых документов следует пользоваться другим видом основной надписи (см. следующий рисунок).



Оформление чертежа по ЕСКД
Оформление чертежа по ЕСКД



Основная надпись

Основная надпись разделена на графы, в которых нужно указывать следующую информацию (порядковый номер – номер графы для заполнения в чертеже):

  1. Наименование изделия.
  2. Вид документа.
  3. Обозначение материала предмета.
  4. Литера, присвоенная изображаемому предмету.
  5. Масса изделия.
  6. Масштаб изделия.
  7. Порядковый номер листа чертежа.
  8. Количество входящих в документ листов.
  9. Название организации, которому принадлежит выпускаемый документ.
  10. Прописываются действия исполнителей (разработал, проверил и т.д.).
  11. ФИО подписавших документ лист.
  12. ФИО и подписи подписавших документ лист.
  13. Дата выполнения чертежа.
  14. С 14 по 18 графу следует заполнять лишь в том случае, если чертеж – производственный.

Следите за нашим блогом, далее мы будем рассказывать тонкости оформления других частей чертежа. А если хотите расслабиться и получать от жизни удовольствие, нужно просто заказать чертеж или дипломную работу у профессионалов и жить спокойно.
