Колебательный LC контур: определение, принцип действия, расчет

Колебательный LC контур: принцип действия, расчет, определение

Иван Иван Обновлено: 24 Июль 2018 15 395 Время чтения: 5 минут
Содержание
Содержание

    электротехника и электроника для чайников

    Сегодняшня нас интересует простейший колебательный контур, его принцип работы и применение.

    Колебания – процесс, повторяющийся во времени, характеризуется изменением параметров системы около точки равновесия.

    Первое, что приходит на ум - это механические колебания математического или пружинного маятников. Но ведь колебания бывают и электромагнитными.

    По определению колебательный контур (или LC-контур) – это электрическая цепь, в которой происходят свободные электромагнитные колебания.

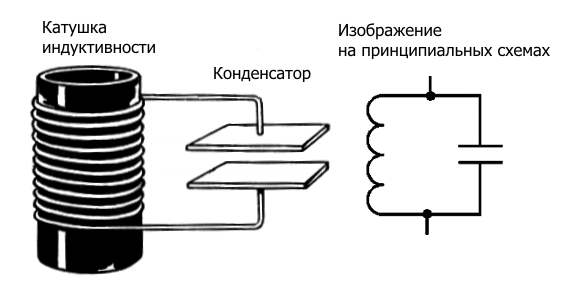

    Такой контур представляет собой электрическую цепь, состоящую из катушки индуктивностью L и конденсатора емкостью C. Соединены эти два элемента могут быть лишь двумя способами - последовательно и параллельно. Покажем на рисунке ниже изображение и схему простейшего колебательного контура.

    LC-контур
    LC-контур

    Принцип действия колебательного контура

    Давайте рассмотрим пример, когда сначала мы заряжаем конденсатор и замыкаем цепь. После этого в цепи начинает течь синусоидальный электрический ток. Конденсатор разряжается через катушку. В катушке при протекании через нее тока возникает ЭДС самоиндукции, направленная в сторону, противоположную току конденсатора.

    Разрядившись окончательно, конденсатор благодаря энергии ЭДС катушки, которая в этот момент будет максимальна, начнет заряжаться вновь, но только в обратной полярности.

    Колебания, которые происходят в контуре – свободные затухающие колебания. То есть без дополнительной подачи энергии колебания в любом реальном колебательном контуре рано или поздно прекратятся, как и любые колебания в природе.

    Это обусловлено тем, что контур состоит из реальных материалов (конденсатор, катушка, провода), обладающих таким свойством, как электрическое сопротивление, и потери энергии в реальном колебательном контуре неизбежны. В противном случае это нехитрое устройство могло бы стать вечным двигателем, существование которого, как известно, невозможно. Если Вам интересно, почему, рекомендуем почитать отдельную статью на эту тему.

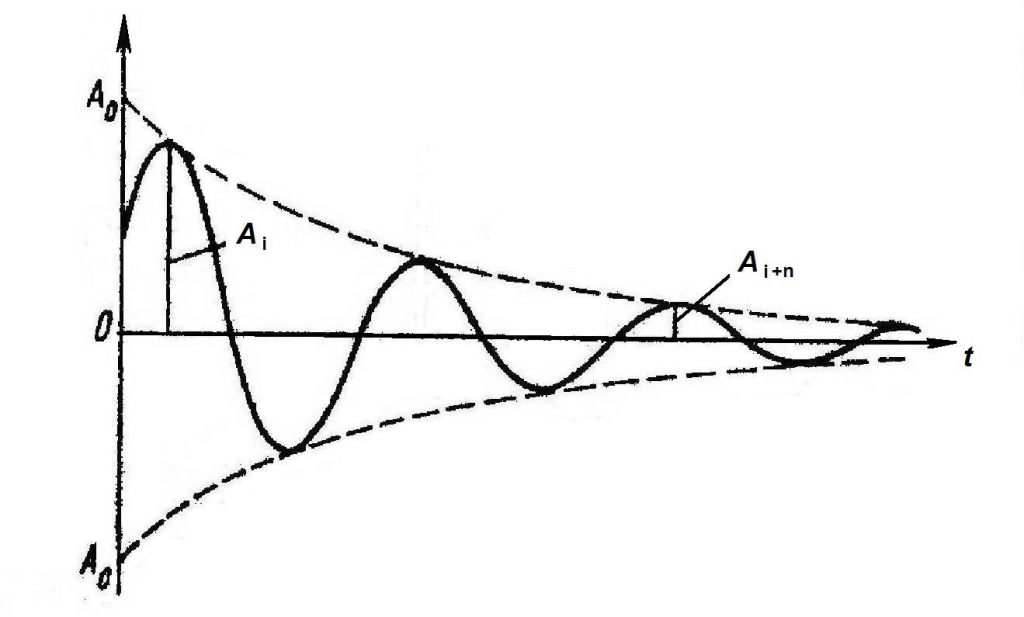

    Затухающие колебания
    Затухающие колебания

    Еще одна важная характеристика LC-контура – добротность Q. Добротность определяет амплитуду резонанса и показывает, во сколько раз запасы энергии в контуре превышают потери энергии за один период колебаний. Чем выше добротность системы, тем медленнее будут затухать колебания.

    Резонанс LC-контура

    Электромагнитные колебания в LC-контуре происходят с определенной частотой, которая называется резонансной (подробнее про резонанс). Частоту колебаний можно менять, варьируя такие параметры контура, как емкость конденсатора C, индуктивность катушки L, сопротивление резистора R (для LCR-контура).

    Как рассчитать резонансную частоту колебательного контура? Очень просто! Приведем окончательную формулу:

    частота lc контура

    Применение колебательного контура

    Колебательный контур широко применяется на практике. На его основе строятся частотные фильтры, без него не обходится ни один радиоприемник или генератор сигналов определенной частоты.

    Радио
    Радио

    Если Вы не знаете, как подступиться к расчету LC-контура или у Вас совершенно нет на это времени, обратитесь к нашим авторам. Качественная и быстрая помощь в решении любых задач не заставит себя ждать!
